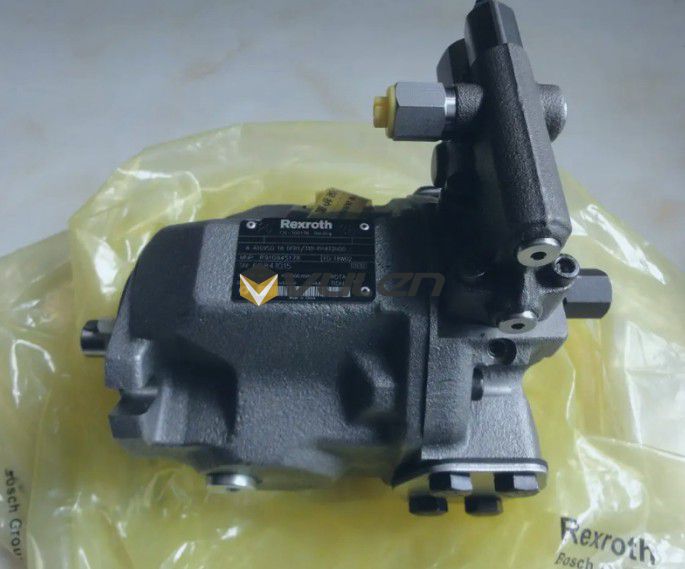

德国进口Rexroth轴向柱塞泵 力士乐进口柱塞泵
Rexroth力士乐轴向柱塞泵
一般用于机床、冶金、锻压、矿山及起重机械的液压传动系统中,特别广泛地应用于大功率的液压传动系统中。为了提高效率,在应轴向柱塞泵一般都由缸体、配油盘、柱塞和斜盘等主要零件组成。缸体内有多个柱塞,柱塞是轴向排列的,即柱塞的中心线平行于传动轴的轴线,因此称它为轴向柱塞泵。但它又不同于往复式柱塞泵,因为它的柱塞不仅在泵缸内做往复运动,而且柱塞和泵缸与斜盘相对有旋转运动。柱塞以一球形端头与斜盘接触。在配油盘上有高低压月形沟槽,它们彼此由隔墙隔开,保证一定的密封性,它们分别与泵的进油口和出油口连通。斜盘的轴线与缸体轴线之间有一倾斜角度。
规格 | 40 | 71 | 125 | 180 | 250 | 355 | |
排量 Vgmax cm3/r | 40 | 71 | 125 | 180 | 250 | 355 | |
最高转速 n=max rpm | 2600 | 2200 | 1800 | 1800 | 1500 | 1500 | |
最大流量 | 当n=max L/min | 104 | 156 | 225 | 324 | 375 | 532 |
当n=1500rpm L/min | 60 | 107 | 186 | 270 | 375 | 532 | |
最大功率 | 当n=max KW | 61 | 91 | 131 | 189 | 219 | 310 |
当n=1500rpm KW | 35 | 62 | 109 | 158 | 219 | 310 | |
最大扭距 (ΔP=35 MPa) Nm | 223 | 395 | 696 | 1002 | 1391 | 1976 | |
扭距 (ΔP=10 MPa) Nm |
Rexroth力士乐轴向柱塞泵 A4VSO 变量 轴向柱塞泵特点:
◆斜盘结构轴向柱塞变量泵,专为开式回路高效液压驱动而设计。
◆ 广泛用于陶瓷压机、耐材压机、钢铁和锻压机、冶金机械、矿山机械、船用机械、石油装备、工程和机床控制等行业;
◆排量规格大小: 40、71、125、180、250、300、355、500、750毫升/转;
◆ 带斜盘角度指示器;
◆ 优异的吸入特性;
◆ 控制响应灵敏;
◆ 特别设计的长寿命,高精度航空级满滚子轴承;
◆ 低噪声,长寿命,优良的功率和重量比;
◆ 通轴结构,可叠加成组合泵;
◆ 液压泵的流量正比于泵的转速和排量,调节斜盘倾角可进行排量的无级别调整;
◆ 变量形式齐全,常用有DR/DRG恒压控制、LR双曲线恒功率自动控制、EO2电气比例控制;
◆ 额定工作压力可达到350Bar(35MPa)尖峰压力420bar(42MPa);
◆ 适用介质:矿物油,水乙二醇,清洁度要求NAS9级;
A:系列:10,11 和 30系列
B:规格 40、71、125、180、250、355、500、750、1000
C:控制方式选型:
DR-压力控制
FR-流量控制
LR-双曲线功率控制
MA-手动控制
EM-电马达控制
HW-液压控制,与位置有关
HM-液压控制,与流量有关
HS-液压控制,带伺服/带比例阀
EO-电子控制
EO2-电子控制
HD-液压控制,与压力有关
DS-转速控制,二次控制
Rexroth力士乐轴向柱塞泵
A4VSO40DR/30R-PPB13N00
A4VSO71DR/30R-PPB13N00
A4VSO125DR/30R-PPB13N00
A4VSO180DR/30R-PPB13N00
A4VSO250DR/30R-PPB13N00
A4VSO350DR/30R-PPB13N00
A4VSO40LR/30R-PPB13N00
A4VSO71LR/30R-PPB13N00
A4VSO125LR/30R-PPB13N00
A4VSO180LR/30R-PPB13N00
A4VSO250LR/30R-PPB13N00
A4VSO3550LR/30R-PPB13N00
力士乐柱塞泵根据倾斜元件的不同,有斜盘式和斜轴式两种。斜盘式是斜盘相对回转的缸体有一倾斜角度,而引起柱塞在泵缸中往复运动。传动轴轴线和缸体轴线是一致的。这种结构较简单,转速较高,但工作条件要求高,柱塞端部与斜盘的接触部往往是薄弱环节。斜轴式的斜盘轴线与传动轴轴线是一致的。它是由于柱塞缸体相对传动轴倾斜一角度而使柱塞作往复运动。流量调节依靠摆动柱塞缸体的角度来实现,故有的又称摆缸式。它与斜盘式相比,工作可靠,流量大,但结构复杂
